低水泥耐火澆注料的配制原則，是合理選擇顆粒級配、超微粉和外加劑品種及其用量。
耐火骨料和粉料系用煅燒良好的粘土熟料和高鋁礬土熟料制作。耐火骨料的最大粒徑，根據(jù)工程襯體的厚度而定，一般為10mm。其顆粒級配：10~5mm，30%~40%：5~3mm，20%~30%：3~0.15mm，30%~40%。一般來說，配制低水泥澆注料時，較少用統(tǒng)料，而是用三級級配或四級級配，以達(dá)到最大的堆積密度。耐火骨料用量為68%~72%。
耐火粉料一般用二級、一級或特級高鋁礬土熟料作原料，粉料后應(yīng)進(jìn)行除鐵處理，其細(xì)度＜0.09mm或＜0.044mm的應(yīng)≥90%。配制時，可單獨(dú)用，也可按比例配合使用。有時還摻加同樣細(xì)度的氧化鋁粉、白剛玉粉或棕剛玉粉等高檔材料，以提高低水泥耐火澆注料的基質(zhì)性能。耐火粉料用量為18%~25%。其中如摻加高檔材料，用量為5%~10%。
耐火超微粉品種較多，國內(nèi)外普遍采用活性SiO2粉（即硅灰），還有阿爾法氧化鋁粉、鉻精粉和碳化硅粉等。其用量為2%~12%。耐火粉料和超微粉的合劑用量為28%~32%。應(yīng)當(dāng)指出，第水泥耐火澆注料的品種不同，超微粉用量也不同，均有相應(yīng)的最佳用量，需經(jīng)試驗(yàn)確定。經(jīng)驗(yàn)的最佳用量為4%~10%。
在低水泥耐火澆注料中，采用的外加劑，主要是高效減水劑和分散劑，其品種有NNO、MF、NF、JN、SM，腐殖酸，檸檬酸和酒石酸等及其鹽類，三聚磷酸鈉、六偏磷酸納和硼酸等，用量一般為0.03%~1.0%。選用外加劑時，應(yīng)與超微粉配伍，同時應(yīng)考慮材料的來源、使用方便及其成本。一般來說，有機(jī)外加劑的減水和分散效果，優(yōu)于無機(jī)外加劑。另外，還摻加膨脹劑，如藍(lán)晶石粉和硅線石粉等，以使低水泥耐火澆注料高溫下呈微膨脹狀態(tài)。

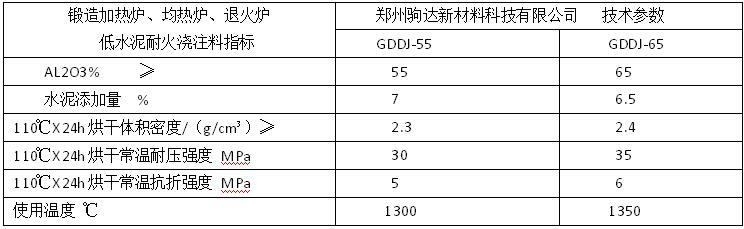

在熟知這些配置基本原則后，即能配成多品種的低水泥耐火澆注料。例如用8~0mm的一級礬土熟料骨料70%，同級礬土熟料粉20%，625號CA-50水泥5%，硅灰5%，三聚磷酸鈉0.2%和水6.5%配成的澆注料，烘干耐壓強(qiáng)度20MPa，1450℃燒后耐壓強(qiáng)度和線收縮分別為72MPa和0.01%：上述配合比中，可用酒石酸0.03%和硼砂0.05%活用腐植酸鈉0.3%，同樣能配制成較好的低水泥耐火澆注料。
